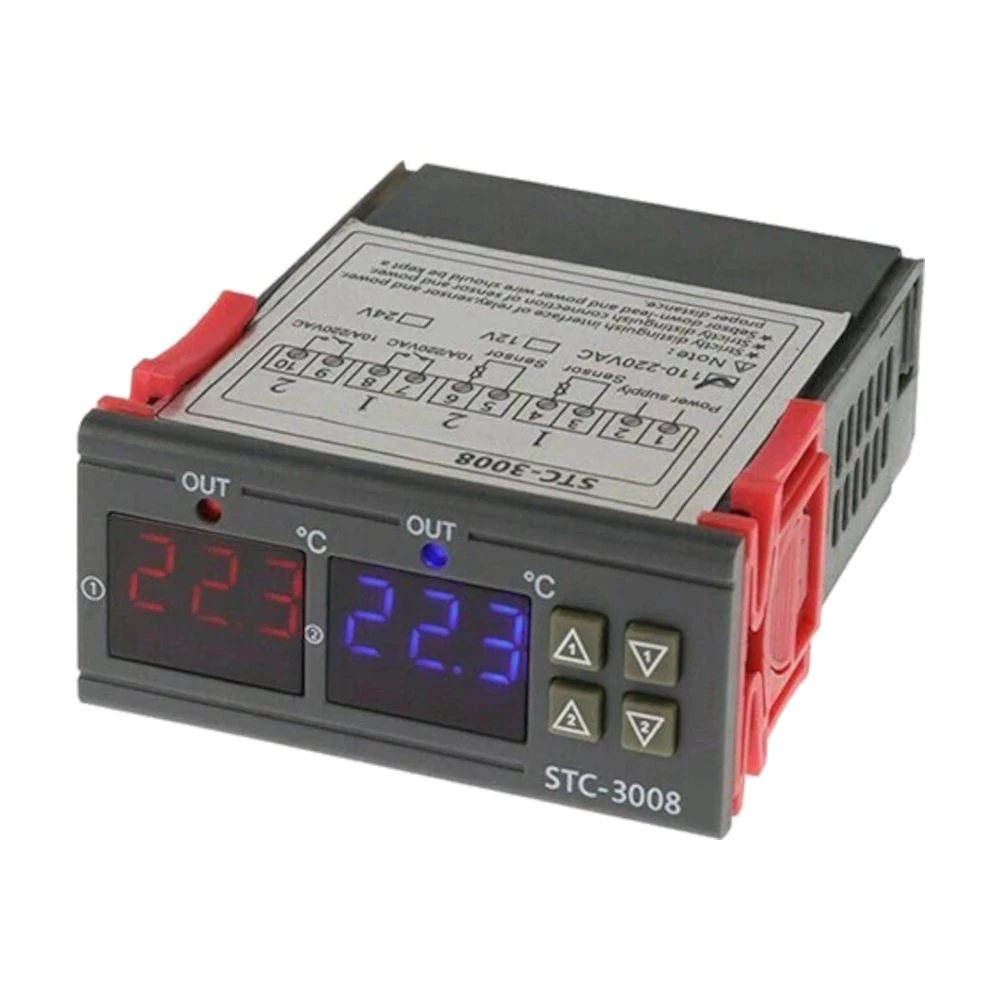

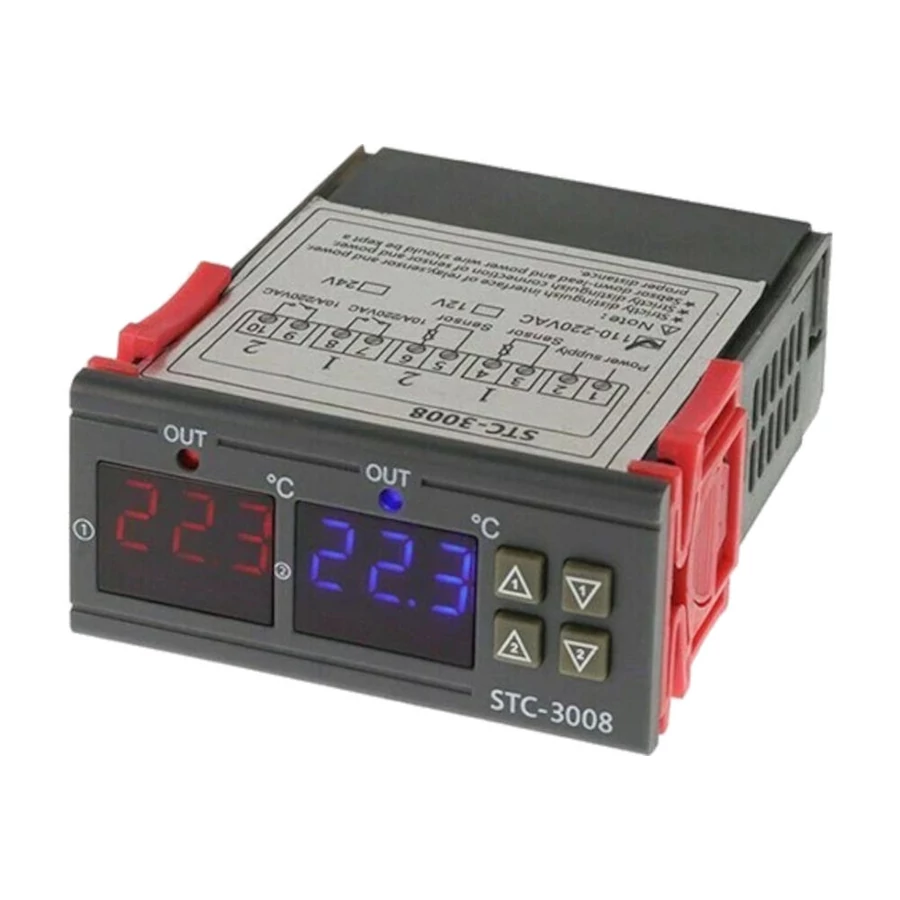

Beépíthető termosztát STC3008-M453F-230V

Használati utasítás:

A T1 hőmérséklet beállításához tartsa lenyomva a ^ 1 vagy ^ 2 gombot hosszú ideig, attól függően, hogy a kívánt 1. vagy 2. áramkör beállítása milyen. Amint a kijelző villogni kezd, a nyilak segítségével beállíthatja a kapcsolási hőmérséklet beállítását (alapértelmezett 25 ° C). Tartsa lenyomva a ˇ1 vagy ˇ2 gombot a T2 hőmérséklet beállításához. Amint a kijelző villogni kezd, a nyilak segítségével beállítható a kikapcsolási hőmérséklet beállítása (alapértelmezett 40 ° C).
A beállítási üzemmódban a ^1 és ^2 egyidejű megnyomásával tovább állíthatja az 1. áramkör (P0 a kijelzőn) vagy a 2. áramkör (P1 a kijelzőn) késleltetési idejét a 0-60 perc (alapértelmezett 0 perc) intervallumban, valamint a magas hőmérséklet riasztást (P2) vagy az alacsony hőmérsékletet (P3). A magas és alacsony hőmérséklet hangjelzés gyárilag a termosztát határértékeire van beállítva, azaz -55 ° C / + 120 ° C. A ^ 1 és ^ 2 egyidejű, 3 másodperces megnyomásával a gyári paraméterek visszaállnak.
A tápfeszültséget a piros (+) és fekete (-) vezetékre, a 12V-os készülékeket a sárga és fekete vezetékre csatlakoztassa.

Működési módok:
Mindkét áramkör fordítva is beállítható, ha T1> T2. Ez lehetővé teszi, hogy a két áramkör kombinálásával számos vezérlési módot érjünk el, pl. egy bizonyos hőmérséklettartományban a fűtés bekapcsolása, egy másik hőmérséklettartományban pedig a hűtés bekapcsolása.
fűtési üzemmód (T1 - hűtési üzemmód (T1> T2): A készülék bekapcsolása után a kimenet inaktív, amíg a mért hőmérséklet el nem éri a T1 szintet. Ezután a kimenet aktiválódik, amíg a mért hőmérséklet el nem éri a T2 szintet.

Termékjellemzők:

• Kettős termosztát két külső hőmérsékletszondával és kimeneti relékkel.
• Két független hőmérséklet-szabályozó egy készülékben
• Lehetővé teszi a hőmérséklet szabályozását -55 ° C ~ 120 ° C tartományban 0,1 ° C felbontással
• Kettős kijelző
