Leírás és Paraméterek

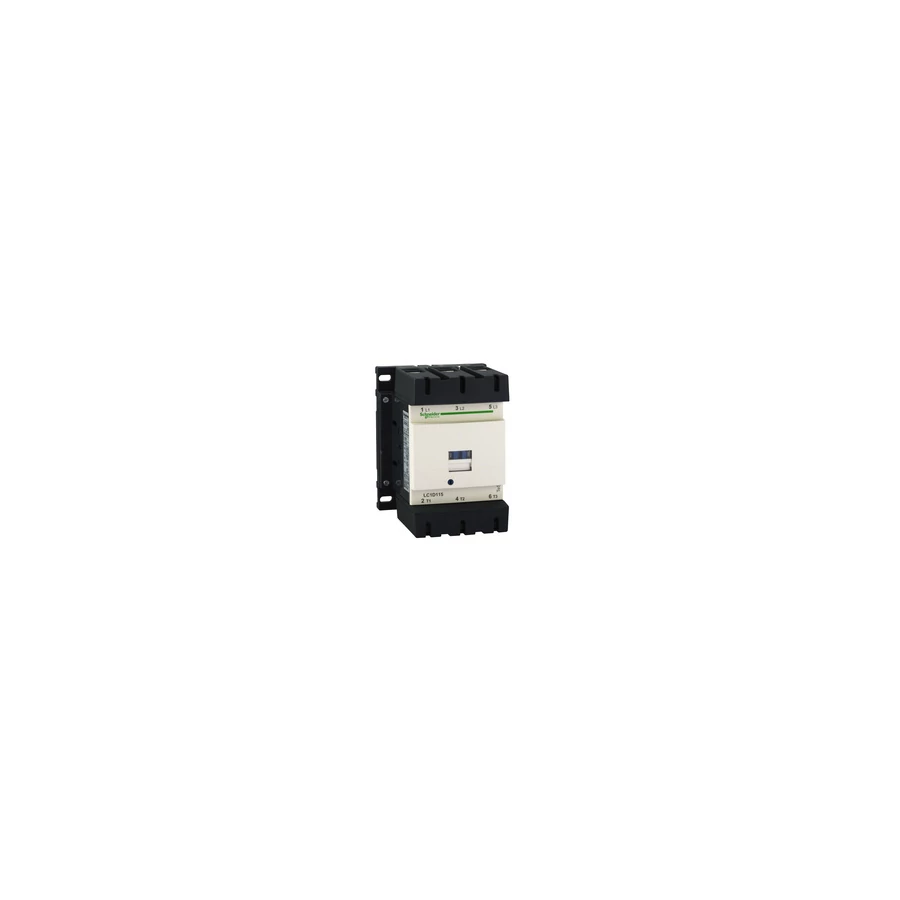

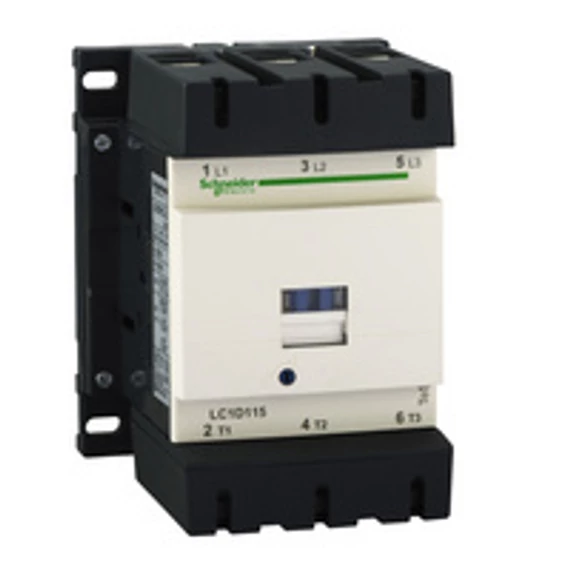

LC1-D mágneskapcsoló 115A/55kW 110V AC 1Z+1NY (400V, AC3) csavaros 50/60Hz TeSys D LC1D115F7 Schneider
Védőrelé TeSys LC1-D, 3-pólusú, AC-3 440 V 115A, tekercs 110 V AC. termékcsalád: TeSys - termék neve: TeSys D - termék vagy komponens típusa: mágneskapcsoló - készülék rövid megnevezése: LC1D - mágneskapcsoló alkalmazás: ellenálló töltés, motorvezérlés - felhasználási kategória: AC-1, AC-3, AC-4 - pólusok megnevezése: 3P - pólus érintkező összetétel: 3 NO - Ue névleges üzemi feszültség: <= 1000 V AC 25...400 Hz esetén főáramkör, <= 300 V DC esetén főáramkör - le névleges üzemi áram: 115 A (<= 60 °C) -<= 440 V AC AC-3 esetén főáramkör, 200 A (<= 60 °C) -<= 440 V AC AC-1 esetén főáramkör - motorteljesítmény kW: 18.5 kW -400 V AC 50/60 Hz AC-4, 30 kW -220...230 V AC 50/60 Hz AC-3, 55 kW -380...400 V AC 50/60 Hz AC-3, 59 kW -415...440 V AC 50/60 Hz AC-3, 65 kW -1000 V AC 50/60 Hz AC-3, 75 kW -500 V AC 50/60 Hz AC-3, 80 kW -660...690 V AC 50/60 Hz AC-3 - motorteljesítmény LE: 100 LE -575/600 V AC 50/60 Hz esetén 3 fázis motorok, 30 LE -200/208 V AC 50/60 Hz esetén 3 fázis motorok, 40 LE -230/240 V AC 50/60 Hz esetén 3 fázis motorok, 75 LE -460/480 V AC 50/60 Hz esetén 3 fázis motorok - kiegészítő érintkező összetétel: 1 NO + 1 NC - túlfeszültség kategória: III - Irms névleges bekapcsolási teljesítmény: 1260 A -440 V esetén főáramkör megfelel IEC 60947, 140 A AC esetén jelző áramkör megfelel IEC 60947-5-1, 250 A DC esetén jelző áramkör megfelel IEC 60947-5-1 - Icw névleges rövidzárlati kiállási áram: 100 A 1 s jelző áramkör, 1100 A <= 40 °C 1 s főáramkör, 120 A 500 ms jelző áramkör, 140 A 100 ms jelző áramkör, 250 A <= 40 °C 10 perc főáramkör, 550 A <= 40 °C 1 perc főáramkör, 950 A <= 40 °C 10 s főáramkör - kapcsolt biztosíték méretezés: 10 A gG esetén jelző áramkör, 200 A gG -<= 690 V koordináció 2-es típus, koordináció esetén főáramkör, 250 A gG -<= 690 V koordináció 1-es típus, koordináció esetén főáramkör - Ui névleges szigetelési feszültség: 1000 V esetén főáramkör megfelel IEC 60947-4-1, 600 V esetén főáramkör tanúsítványok CSA, 600 V esetén főáramkör tanúsítványok UL, 600 V esetén jelző áramkör tanúsítványok CSA, 600 V esetén jelző áramkör tanúsítványok UL, 690 V esetén jelző áramkör megfelel IEC 60947-1 - elektromos élettartam: 0.8 millió ciklus 200 A AC-1 Ue mellett <= 440 V, 0.95 millió ciklus 115 A AC-3 Ue mellett <= 440 V - teljesítményveszteség pólusonként: 24 W AC-1, 7.9 W AC-3 - védőfedél: -val, -vel - szerelőtartó: lemez, sín - szabványok: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - termékbizonyítványok: BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA, UL - csatlakozás típusa: főáramkör : csatlakozó 1 kábel 10...120 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, főáramkör : csatlakozó 1 kábel 10...120 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, főáramkör : csatlakozó 1 kábel 10...120 mm² - kábel merevsége: szilárd - nélkül kábel végződés, főáramkör : csatlakozó 2 kábel 10...50 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, főáramkör : csatlakozó 2 kábel 10...50 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, főáramkör : csatlakozó 2 kábel 10...50 mm² - kábel merevsége: szilárd - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...2.5 mm² - kábel merevsége: flexibilis - kábelvéggel, vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...2.5 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 1 kábel 1...2.5 mm² - kábel merevsége: szilárd - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...2.5 mm² - kábel merevsége: flexibilis - nélkül kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...2.5 mm² - kábel merevsége: flexibilis - -val, -vel kábel végződés, vezérlő áramkör : csavaros szorító kapcsok 2 kábel 1...2.5 mm² - kábel merevsége: szilárd - nélkül kábel végződés - meghúzási nyomaték: főáramkör : 12 N.m - mellett csatlakozó hexagonális 4 mm, vezérlő áramkör : 1.2 N.m - mellett csavaros szorító kapcsok - csavarhúzóval 2. sz. Philips, vezérlő áramkör : 1.2 N.m - mellett csavaros szorító kapcsok - csavarhúzóval Ø 6 mm-es lemez - üzemidő: 20...50 ms zárul, 6...20 ms nyitás - biztonság megbízhatósági szintje: B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-1, B10d = 20000000 ciklus mágneskapcsoló mechanikai terheléssel megfelel EN/ISO 13849-1 - mechanikus tartósság: 8 Mcycles. Előnyök : .. Alkalmazások: A TeSys D mágneskapcsolók tökéletesen beépíthetők a vezérlőrendszerekbe, specifikus BL vagy BBE rendelési számok kompatibilisek 100mA vagy 500mA digitális I/O modulokkal....
| Névleges tekercsfeszültség AC (50 Hz)-nél | 110-110 |
| Névleges tekercsfeszültség AC (60 Hz)-nél | 110-110 |
| Működtetés feszültségtípusa | AC |
| Névleges üzemi áram Ie AC-1, 400 V esetén | 200 A |
| Névleges üzemi áram Ie AC-3, 400 V esetén | 115 A |
| Névleges üzemi teljesítmény AC-3, 400 V esetén | 55 kW |
| Névleges üzemi áram Ie AC-4, 400 V esetén | 38 A |
| Névleges üzemi teljesítmény Ie AC-4, 400 V esetén | 18.5 kW |
| Alkalmas soros beépítésre | nem |
| Segédérintkezők száma, záró | 1 |
| Segédérintkezők száma, nyitó | 1 |
| Csatlakozási mód fő áramkör | csavaros |
| Főérintkezők száma, nyitó | |
| Főérintkezők száma, záró | 3 |
