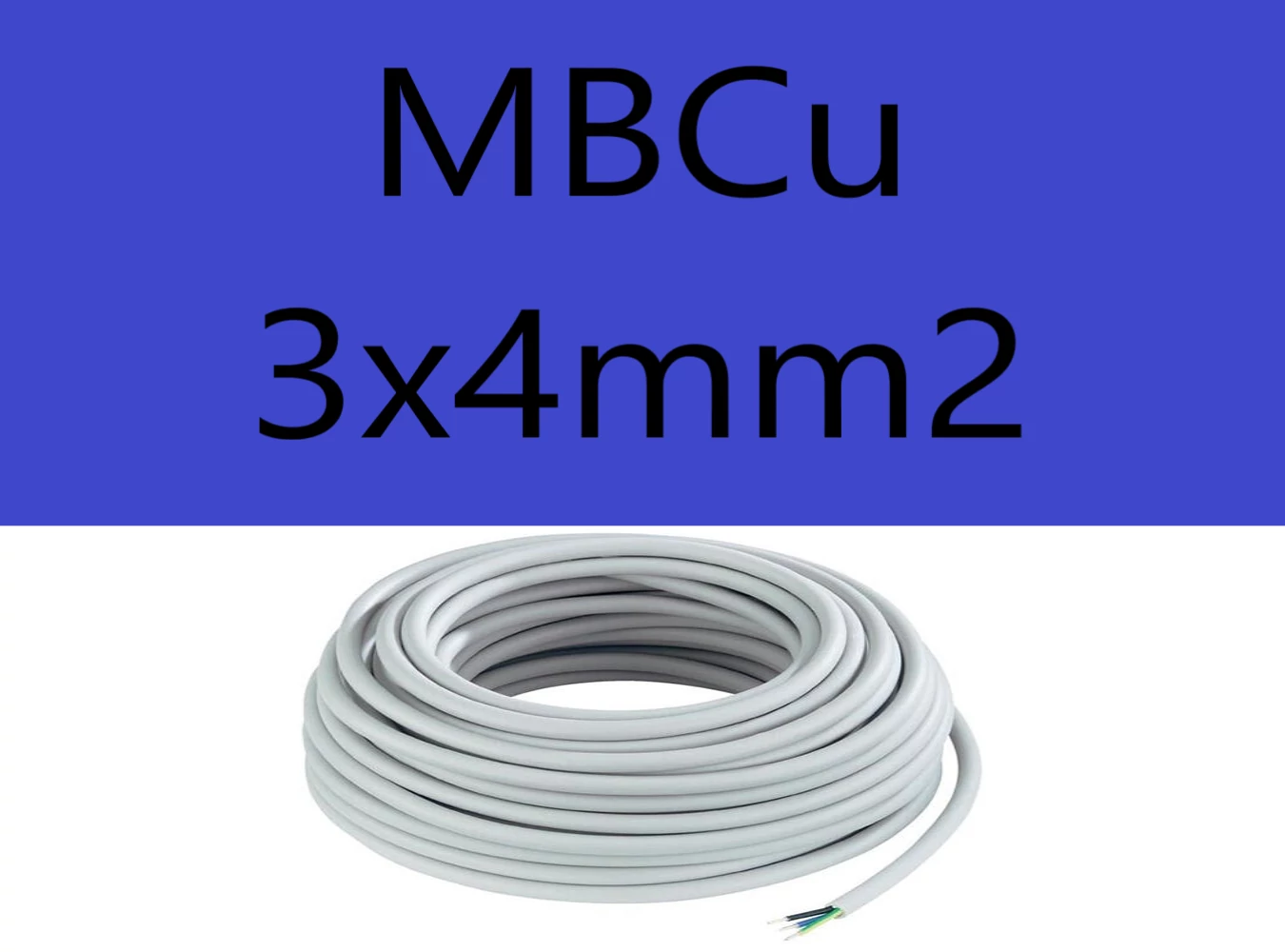

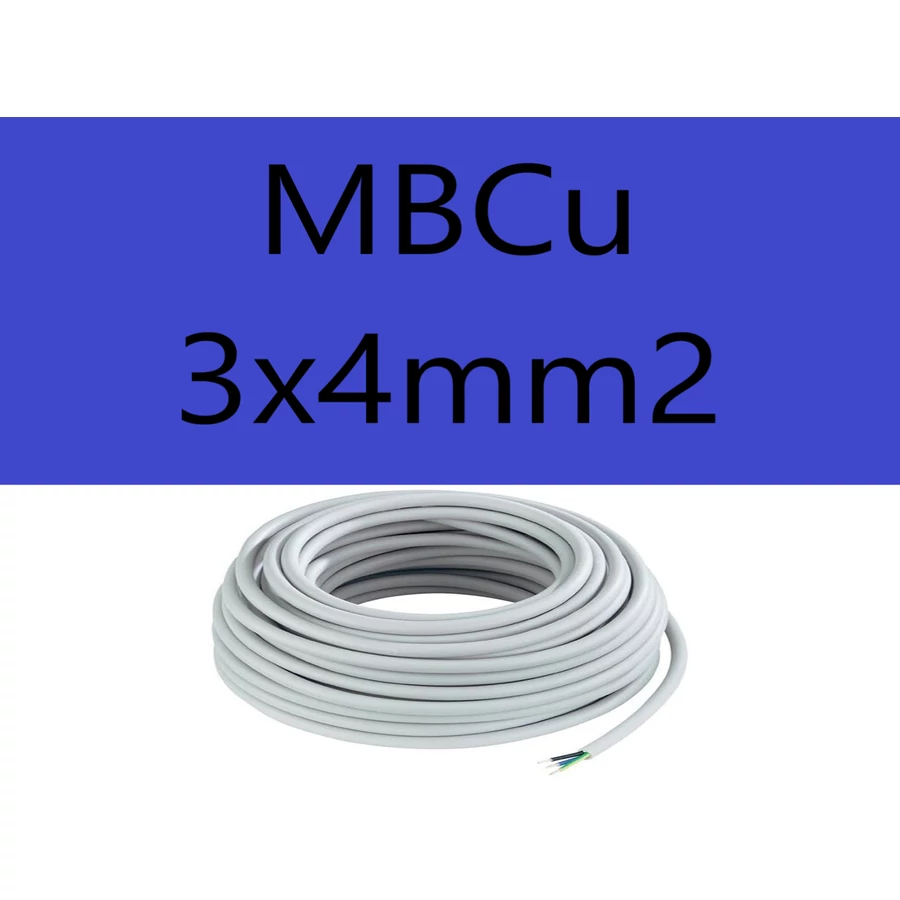

Leírás és Paraméterek
Beltérben rögzített állapotban. Kültéren vagy földbe csak védőcsőbe húzva napsugárzástól védve kell fektetni. Betonba, vagy vakolat alá is fektethető. Többnyire ipari vagy nagy objektumok kábelezésére használatos, de lakóépületek kábelezésénél is használatos. Ipari területen azaz műszaki létesítményekben, de ide tartoznak a bevásárló központok is ahol kábeltálcákra teszik ezen kábeleket. A tömör réz vezető miatt csak rögzítve használható, flexibilis használata nem megengedett.
Általános adatok
Szabvány: ÖVE/ÖNORM E 8242
Típusjel: AT-N05VV-U
Lángállóság: EN 60332-1 szerint
Ólommentes és szilikonmentes
Nem UV álló, nem halogénmentes.
Megengedett üzemi hőmérséklet: rögzítve : -40°C-tól +70°C-ig fektetéskor : +5°C-tól +70°C-ig
Felépítés
Réz vezető, tömör erekkel
PVC érszigetelés, az erek színjelöléssel vannak megkülönböztetve egymástól
Övréteg
PVC külső köpeny, szürke színű, RAL 7035
Megjegyzés: Réz vezető, tömör erekkel **
| Kábel elhelyezése (felhasználása) | Falba védőcsőves elhelyezéssel, kábel tálcára, kábelcsatornába beltérre |
| Kábel, vezeték tulajdonságok | merev, árnyékolatlan |
| Erek száma | 3 |
| ér ( vezető) névleges keresztmetszet mm2 | 4 |
| Választható kiszerelés | 1 |
| ér anyaga | réz |
| érszigetelés anyaga | PVC |
| ér felépítés | tömör |
| érszínezés több ér esetén | barna,kék,z/s |
| árnyékolás | nem |
| páncélozás | nem |
| köpeny anyaga | PVC |
| köpeny színe | szürke |
| feszültségszint | 300/500V |
| Erenkénti terhelhetőség ( A ) | 23 |
| CPR kategória | Eca |
| kábel névleges külső átmérő mm | 10.8 |
| Tájékoztató tömeg összesen kg/fm | 0.265 |
| Hajlítási sugár mm | 64.81 |
| lángállóság | IEC 332-1 |
| Környezeti hőmérséklet- rögzített elhelyezésnél, tárolásnál min | -40 |
| Környezeti hőmérséklet- rögzített elhelyezésnél, tárolásnál max | +70 |
| Környezeti hőmérséklet- mozgatásnál, fektetésnél tól ig | +5….+70 |
Vélemények
Kapcsolódó termékek
WAGO „Alu-Plus” kontaktpaszta 249-130

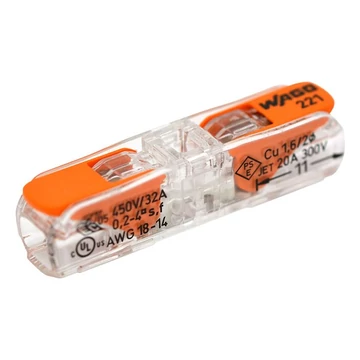

WAGO Inline 1-es oldható vezeték összekötő max. 4 mm2 221-2411

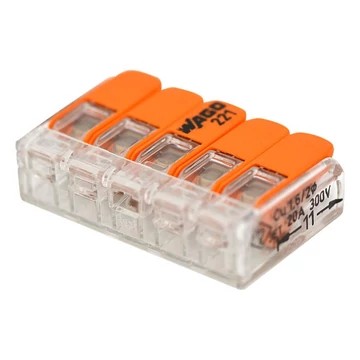

Wago 5-ös oldható vezeték összekötő max. 4 mm2 221-415

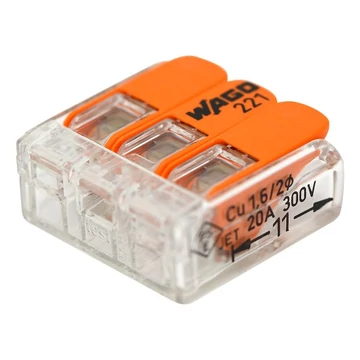

Wago 3-as oldható vezeték összekötő max. 4 mm2 221-413

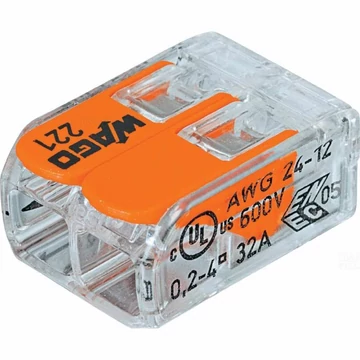

Wago 2-es oldható vezeték összekötő 4 mm2 221-412

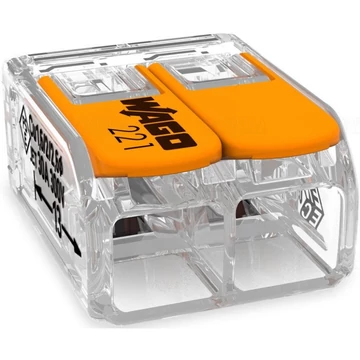

Wago 2-es oldható vezeték összekötő 6 mm2 221-612

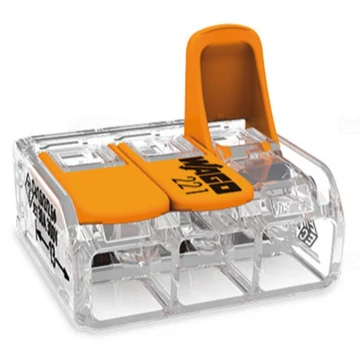

Wago 3-as oldható vezeték összekötő max. 6 mm2 221-613

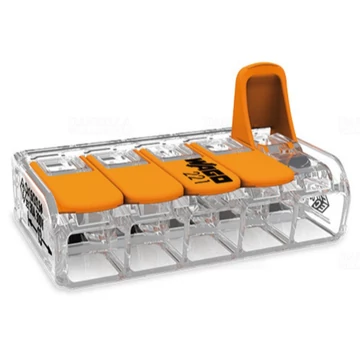

Wago 5-ős oldható vezeték összekötő max. 6 mm2 221-615
