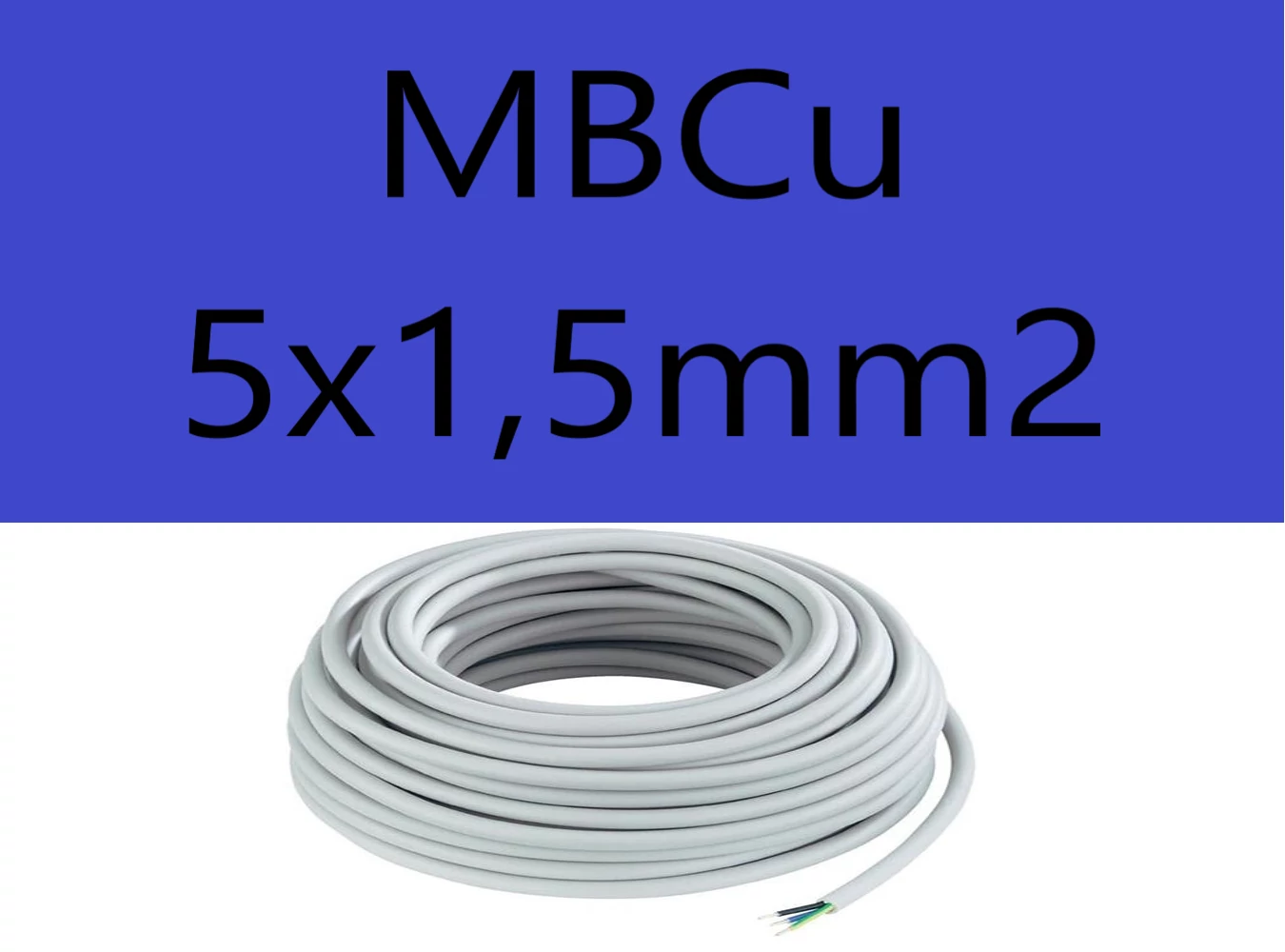

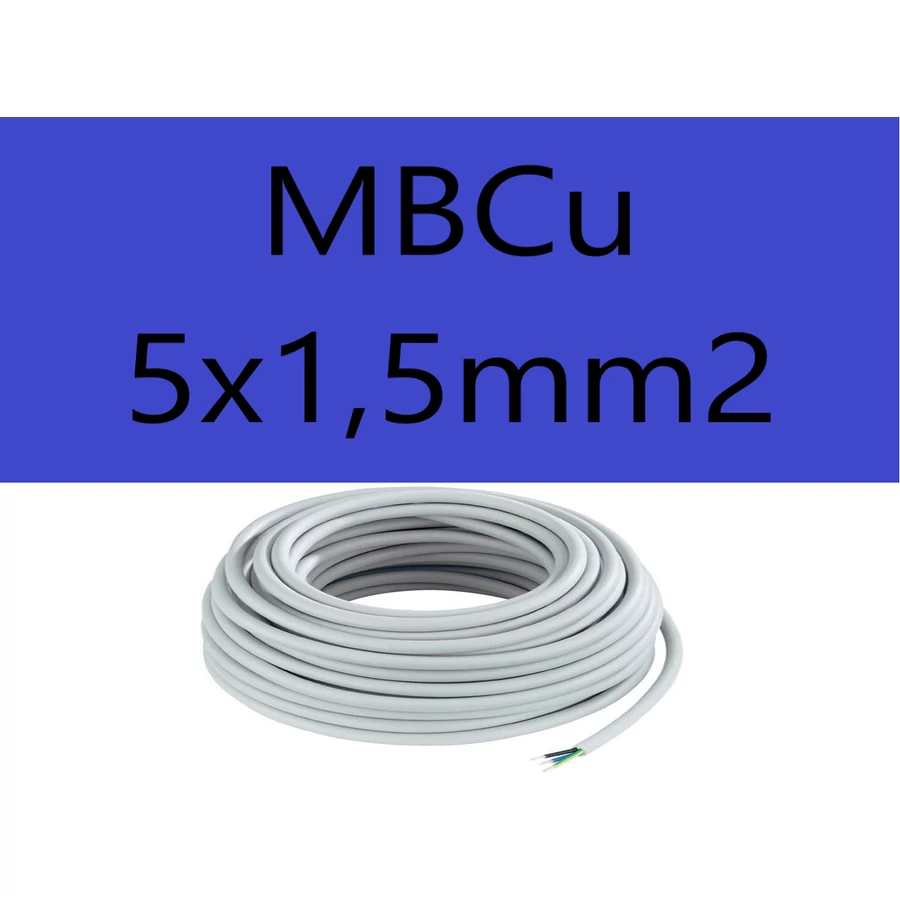

MBCu 5x1,5mm2 kábel NYM-J 5x1,5mm2

Leírás és Paraméterek

Leírás és Paraméterek

Beltérben rögzített állapotban. Kültéren vagy földbe csak védőcsőbe húzva napsugárzástól védve kell fektetni. Betonba, vagy vakolat alá is fektethető. Többnyire ipari vagy nagy objektumok kábelezésére használatos, de lakóépületek kábelezésénél is használatos. Ipari területen azaz műszaki létesítményekben, de ide tartoznak a bevásárló központok is ahol kábeltálcákra teszik ezen kábeleket. A tömör réz vezető miatt csak rögzítve használható, flexibilis használata nem megengedett.

Általános adatok
Szabvány: ÖVE/ÖNORM E 8242
Típusjel: AT-N05VV-U
Lángállóság: EN 60332-1 szerint
Ólommentes és szilikonmentes
Nem UV álló, nem halogénmentes.
Megengedett üzemi hőmérséklet: rögzítve : -40°C-tól +70°C-ig fektetéskor : +5°C-tól +70°C-ig

Felépítés
Réz vezető, tömör erekkel
PVC érszigetelés, az erek színjelöléssel vannak megkülönböztetve egymástól
Övréteg
PVC külső köpeny, szürke színű, RAL 7035

Megjegyzés: Réz vezető, tömör erekkel **

Kábel elhelyezése (felhasználása)	Falba védőcsőves elhelyezéssel, kábel tálcára, kábelcsatornába beltérre
Kábel, vezeték tulajdonságok	merev, árnyékolatlan
Erek száma	5
ér ( vezető) névleges keresztmetszet mm2	1.5
Választható kiszerelés	1
ér anyaga	réz
érszigetelés anyaga	PVC
ér felépítés	tömör
érszínezés több ér esetén	fekete,barna,kék,szürke,z/s
árnyékolás	nem
páncélozás	nem
köpeny anyaga	PVC
köpeny színe	szürke
feszültségszint	300/500V
Erenkénti terhelhetőség ( A )	15
CPR kategória	Eca
kábel névleges külső átmérő mm	9.5
Tájékoztató tömeg összesen kg/fm	0.19
Hajlítási sugár mm	57
lángállóság	IEC 332-1
Környezeti hőmérséklet- rögzített elhelyezésnél, tárolásnál min	-40
Környezeti hőmérséklet- rögzített elhelyezésnél, tárolásnál max	+70
Környezeti hőmérséklet- mozgatásnál, fektetésnél tól ig	+5….+70
